　　近日，北京理工大學信息與電子學院謝會開教授、丁英濤副教授、博士生肖磊，與無錫微奧科技有限公司王鵬博士合作，采用MEMS技術，提出了一種基于電熱式驅動實現的可連續控光的微光學開關（Microshutter），可有效應用于“綠色建筑”的智能照明。相關結果以《Analog-controlled light microshutters based onelectrothermal actuation for smart windows》為題，發表于光學領域頂級期刊Optics Express (影響影子IF: 3.669)。

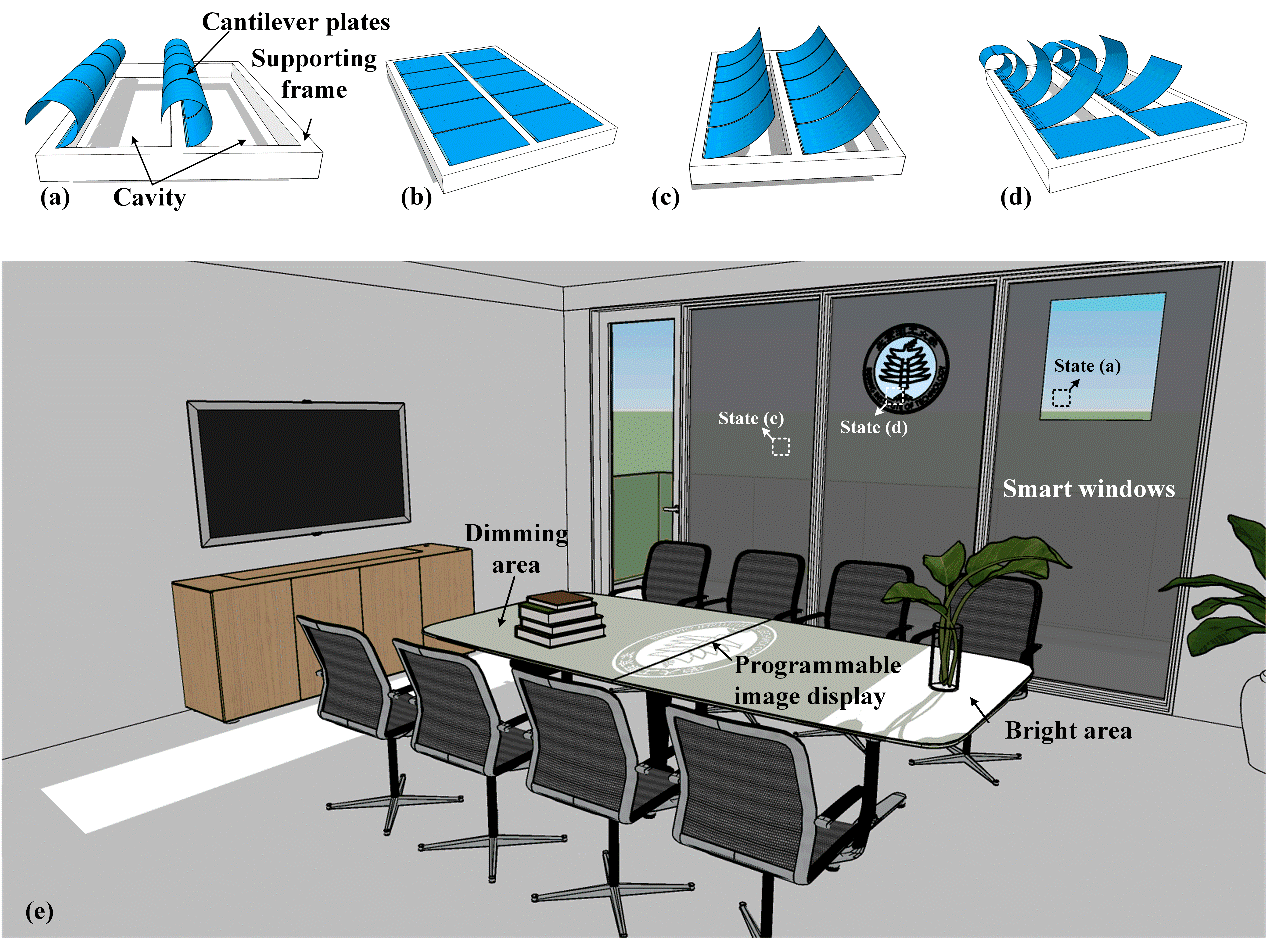

圖1.（a）電熱式Microshutter的開態；（b）關態；（c）半開態；（d）多態混合；（e）可連續控光Mircoshutter的應用場景：智能窗戶。

　　為了更好的利用自然光，用于“綠色建筑”的智能窗戶受到廣泛的關注。基于MEMS技術實現的Microshutter由于具有較快的開關速度和較低的制造成本，被認為是智能窗戶最有前景的解決方案之一。然而，目前絕大多數Microshutter只能工作在開、關兩種模式下，無法實現像素的高精度、動態、多灰度控制。電熱驅動以其極大的運動范圍和較低的驅動電壓而獨具優勢，且其致動位移在整個驅動范圍內都是可連續調節和控制的，這正是可連續控光的Microshutter所需要的。為此，本研究提出一種基于電熱式驅動實現的Microshutter陣列，每個陣列由多個單元構成，如圖1所示。

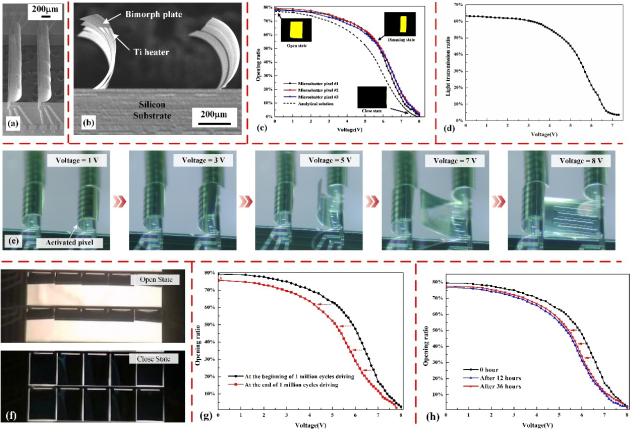

圖2.（a）電熱式Microshutter陣列的SEM圖（俯視圖）；（b）電熱式Microshutter陣列的SEM圖（正視圖）；（c）單像素通光率與驅動電壓的關系；（d）陣列通光率與驅動電壓的關系；（e）Microshutter隨驅動電壓增加的形變示意圖；（f）陣列的開關態；（g）百萬次驅動可靠性測試；（h）長時間加電可靠性測試。

　　本研究首先建立了電熱式Microshutter的理論模型，并進行了有限元仿真，優化了器件的透光率、控制精度，利用SOI襯底，結合體微加工工藝和表面微加工工藝，成功制備了Microshutter器件，如圖2所示。同時還進行了器件的長期可靠性測試，該結果表明器件功能完好，模擬控制特性未發生變化。

　　該器件還可用于動態精準照明、多灰度照明、圖案顯示、信息交流、天文光譜儀等多種應用領域。

　　論文鏈接：https://doi.org/10.1364/OE.404680
